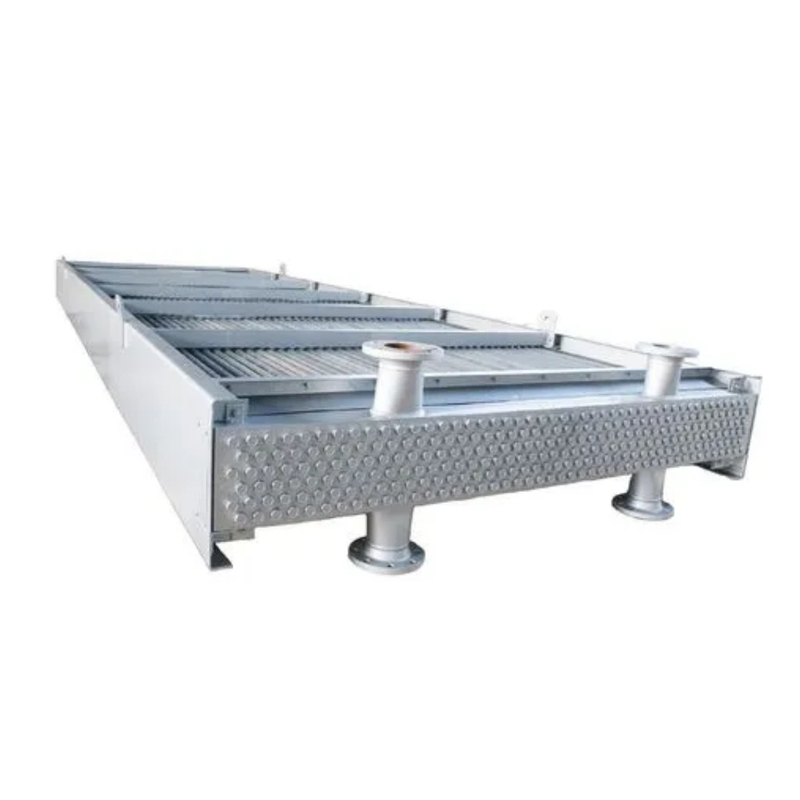

Échangeur de chaleur refroidi par air
Modèle : GP5×2
Tube d'échange de chaleur sans soudure
Capacité d'engrais : 20m³ / 5000 gallons ; Engrais Débit : 90 m³/h (400 gpm) ; Crefroidissement de 93 °C (200 °F) à 65 °C (150 °F) en 1 heure.
Température ambiante : 35 °C ;
L'échangeur de chaleur refroidi par air adopte une structure de soufflage horizontale, composée d'un faisceau tubulaire, d'un cadre et d'un ventilateur, peut être expédié dans son ensemble ;
Considérant que les matériaux dans le tube cristalliseront à basse température et provoqueront un blocage, le boîtier du tube du refroidisseur d'air adopte une structure de plaque de recouvrement amovible pour faciliter le nettoyage du tube.
| Bobine à ailettes à haut rendement |
|
Transfert de chaleur efficace : La bobine à ailettes efficace est constituée d'une combinaison d'une conception en rangées croisées et d'ailettes ondulées spéciales. Le tube d'échange de chaleur s'adapte parfaitement aux ailettes en aluminium grâce à une expansion mécanique. |
|
Largement Applications : Les tubes d'échange de chaleur peuvent être sélectionnés parmi un diamètre de ∅7~∅25 mm, et les tubes d'échange de chaleur et les ailettes peuvent être fabriqués en acier inoxydable, en cuivre ou en alliage de titane, qui peuvent être utilisés pour le refroidissement et la condensation de divers fluides. |
|
Conception de protection spéciale pour les tubes d'échange de chaleur : Pour éviter d'éventuels dommages aux tubes, la plaque d'extrémité de la bobine utilise des brides d'estampage pendant le processus de fabrication afin de protéger entièrement les tubes d'échange de chaleur contre les dommages mécaniques. |
|
Test de pression fiable : Toutes les bobines à ailettes sont soumises à un test de pression de 20 bars et sont maintenues sous pression d'azote avant de quitter l'usine. |
|
Revêtement résistant à la corrosion : Afin de répondre aux besoins de différents sites de corrosion, le faisceau tubulaire à ailettes peut être équipé d'un nano-revêtement résistant aux acides, aux alcalis et aux sels. |
Paramètre technique
| Équipement | Échangeur de chaleur refroidi par air | Type | Type de soufflage horizontal sec | |||||
| Modèle | GP5×2 | Dimension (L*L*H) | 5*2*2.55 (m) | |||||
| Poids | 4472 kg | |||||||
| Tuyau Côté Performance Données | ||||||||
| Milieu | R718(H2O) | Débit (kg/h) | 90000 (400 gpm) | |||||
| Température d'entrée/sortie (℃) | 71.5/65 | Charge thermique (KW) | 681 | |||||
| Pression (MPaA) | 0.3 | Surface des tubes à ailettes (㎡) | 1108 | |||||
| Température de conception (℃) | 150 | Surface des tubes lisses (㎡) | 46 | |||||
| Pression de conception (MPag) | 0.6 | Coefficient de transfert de chaleur des tubes à ailettes W/(㎡.K) | 600 | |||||
| Perte de résistance (KPa) | ＜50 | Réserve supplémentaire de conception (%) | 9% | |||||
| Résistance thermique à l'intérieur du tube (m2.k/W) | 0.0002 | Résistance thermique à l'extérieur du tube (m2.k/W) | 0.0002 | |||||
| Côté air--Données de performance | ||||||||
| Température d'entrée/sortie (℃) | 35 | Vitesse du vent de tête m/s | 3.95 | |||||
| Altitude (m) | ＜1000 | Température ambiante minimale de conception (℃) | -30 | |||||
| Débit d'air d'un seul ventilateur (m3/h) | 67000 | Perte de pression statique (Pa) | 166 | |||||
| Paramètres structurels du faisceau tubulaire | ||||||||
| Modèle | GP5×2-4-46-0.6K-23.4/DR-Ⅲa | Boîte à tubes | Amovible | |||||
| Quantité | 1 | Matériau de la boîte | Acier inoxydable 316L | |||||
| Quantité de tubes d'échange de chaleur | 88 | Diamètre d'entrée/sortie | 1-DN100 / 1-DN100 | |||||
| Nombre de rangées de tubes | Ⅳ/4 | Norme de bride | HG/T20592-2009(B) | |||||
| Type de disposition des tubes | Triangle | Forme de la surface d'étanchéité de la bride | WN Série RF | |||||
| Matériau du tube de base | Acier inoxydable 316L | Matériau de la bride | Acier inoxydable 316L | |||||
| Spécification du tube de base | Ø25×2.0 | Grade de la bride | PN10 | |||||
| Longueur du tube à ailettes (m) | 5 | Spécification des ailettes | Ø57/2.3 | |||||
| Type d'ailettes | Type DR Tôle laminée | Matériau des ailettes | 1060aluminium | |||||
| Paramètres architecturaux | ||||||||
| Modèle | GJP5×2B-16/2F | Quantité | 1 | |||||
| Forme anticorrosion | Anticorrosion galvanisé | Matériau | Q235B | |||||
| Matériel mécanique | ||||||||
| Modèle de ventilateur | G-TF16L3-Z7.5 | Alimentation électrique | 480V 60Hz 3PH | |||||
| Quantité de ventilateurs | 2 | Modèle de ventilateur | YT-160-8W/2 | |||||
| Diamètre de la pale (m) | 1.6 | Niveau de protection/antidéflagrant du moteur | -- /IP55 | |||||
| Vitesse V tr/min | 720 | Angle | 9° | |||||
| Quantité de pales | 3 (selon la conception finale) | Vitesse de pointe autorisée/calculée (m/s) | 85/59 | |||||
| Bruit dB(A) | 85/82 | Puissance de l'arbre / puissance nominale (kw) | 5.7/7.5 | |||||
